Màn hình cảm ứng trực quan Máy đo độ cứng Brinell 3000kgf 1000kgf

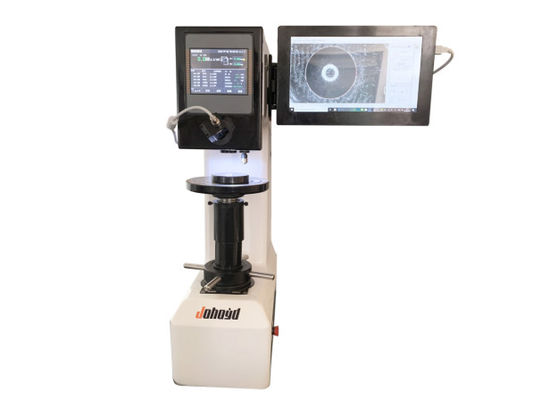

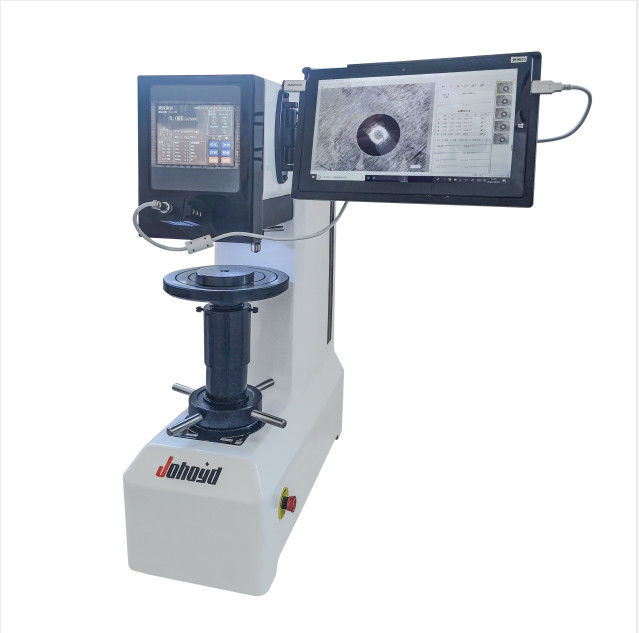

Màn hình cảm ứng trực quan Màn hình kỹ thuật số Brinell Máy đo độ cứng PCHBST-3000

1. Tích hợp máy tính bảng công nghiệp, hỗ trợ mở rộng USB

2. Hiển thị trực quan vết lõm và đo độ cứng tự động

3. Tự động tạo báo cáo WORD để đáp ứng nhu cầu của nhân viên kiểm tra

Màn hình kỹ thuật số màn hình cảm ứng PCHBST-3000 Máy đo độ cứng Brinell, chỉ cần vận hành một máy tính bảng cảm ứng, dễ dàng thực hiện phép đo!Và tất cả các thông số cần thiết cho bài kiểm tra có thể được lựa chọn, sửa đổi và phân tích trực tiếp trên máy tính.Bằng cách liên kết hệ thống thu nhận và đo lường CCD, nó có thể hiển thị động hình ảnh vết lõm rõ ràng trên PC trong thời gian thực và cũng có thể khóa trực tiếp vết lõm để tự động đo giá trị độ cứng, tự động lưu dữ liệu thử nghiệm và tạo báo cáo.Hoạt động rất đơn giản và nhanh chóng, loại bỏ sai số đo lường của con người.Với máy tính bảng làm nền tảng, nhiều chức năng ứng dụng hơn có thể được mở rộng thông qua Internet và các thiết bị như màn hình ngoài và máy in cũng có thể được kết nối.

Hệ thống phần mềm máy của máy đo độ cứng áp dụng lập trình thông minh của máy tính, sử dụng công nghệ cảm biến quang điện và lựa chọn độc lập các điều kiện thử nghiệm.Phương pháp thử nghiệm, phạm vi giới hạn trên và dưới có thể được hiển thị trên màn hình hiển thị đa chức năng cảm ứng 5,6 inch và có thể đo chiều dài vết lõm, giá trị độ cứng và giá trị chuyển đổi, lực thử nghiệm, thời gian giữ, số lần đo và có thể nhập năm, tháng, ngày, kết quả kiểm tra và xử lý dữ liệu, v.v. và có thể xuất ra dữ liệu đo thông qua máy in tích hợp hoặc kết nối với máy tính thông qua giao diện dữ liệu.Hệ thống quang học sử dụng phép đo quang học LED có độ phóng đại cao, hình ảnh rõ nét, có thể điều chỉnh độ sáng, hoạt động lâu dài không gây mỏi.Hệ thống phần cứng sử dụng công nghệ tải cảm biến điện tử tiên tiến.Thông qua hệ thống điều khiển vòng kín, CPU điều khiển cảm biến để thu thập tín hiệu.Động cơ bước tự động tải và không tải lực thử, và có thể tự động bù lực thử để đảm bảo các giá trị lực chính xác hơn và chỉ thị tốt hơn.Ổn định.Đồng thời, xe được trang bị thiết bị dừng khẩn cấp, đáp ứng tiêu chuẩn an toàn CE của EU.Với khả năng hoạt động nhân bản, sự ổn định và an toàn đáng tin cậy hơn.

Các chức năng và tính năng của hệ thống đo lường tự động:

                                                 giao diện phần mềm

1. Mục đích: Dùng để đo độ cứng Brinell

2. Phạm vi lực kiểm tra: 62,5, 100, 125, 187,5, 250, 500, 750, 1000, 1500, 3000kgf

3. Độ chính xác đo vết lõm: ± 0,5%

4. Đáp ứng tiêu chuẩn ASTM E10 để tự động đo vết lõm và tính toán giá trị độ cứng Brinell;

5. Tiêu chuẩn công nghiệp Đức DIN1605 tự động đo độ lõm của mẫu thử và độ lõm của khối chuẩn và tính toán giá trị độ cứng của búa Brinell HB2;

6. Đo tự động: tự động hoặc thủ công chụp vết lõm và đo đường kính vết lõm và tính toán giá trị độ cứng Brinell tương ứng;

7. Chuyển đổi giá trị độ cứng và xác minh hiệu quả: Hệ thống có thể chuyển đổi giá trị độ cứng Brinell đo được HB thành các giá trị độ cứng khác như HV, HR, v.v.;

8. Thống kê dữ liệu: Hệ thống tự động tính toán và lưu giá trị trung bình và phương sai của thống kê độ cứng đo được;

9. Báo động vượt quá tiêu chuẩn: tự động chỉ ra giá trị bất thường, và tự động báo động khi độ cứng vượt quá giá trị quy định;

10. Báo cáo thử nghiệm: Báo cáo định dạng WORD hoặc EXCEL được tạo tự động và có thể tùy chỉnh mẫu báo cáo;

11. Lưu trữ dữ liệu: dữ liệu đo lường bao gồm hình ảnh thụt lề và các tài liệu có thể sử dụng khác được lưu trữ;

12. Các chức năng khác: Chứa tất cả các chức năng của hệ thống đo lường và xử lý ảnh, bao gồm chụp ảnh, hiệu chỉnh, xử lý ảnh, đo kích thước hình học

Khối lượng, ghi nhãn tài liệu, quản lý album và in ấn theo thời gian cố định, v.v.;

13. Dễ sử dụng: Nhấp vào nút giao diện hoặc bạn có thể tự động hoàn thành công việc đo độ lõm, nếu bạn cần đo thủ công hoặc sửa đổi kết quả, bạn có thể trực tiếp

Chỉ cần kéo khung đo;

14. Chống nhiễu mạnh: công nghệ nhận dạng hình ảnh tiên tiến và đáng tin cậy có thể xử lý nhận dạng vết lõm trên bề mặt của các mẫu phức tạp.Hai chế độ đo tự động đến từ

Cơ sở lý luận cho các tình huống cực đoan;

Báo cáo phần mềm:

Các chức năng và đặc điểm chính của máy đo độ cứng:

1. Máy này có các đặc điểm của độ chính xác cao, độ lặp lại cao và ổn định, hoạt động đơn giản, thuận tiện và thiết thực, và hiệu suất chi phí cao;

2. Có khả năng kiểm tra cấp độ 10, và có thể kiểm tra phạm vi rộng hơn;

3. Được trang bị thị kính micromet hiển thị kỹ thuật số và hệ thống tính toán dữ liệu chính xác, giá trị độ cứng có thể được hiển thị trực tiếp chỉ với một lần chạm;

4. Hệ thống đi kèm với chức năng hiệu chuẩn, có thể điều chỉnh thủ công dụng cụ hiệu chuẩn đầu vào và cũng có thể hiệu chỉnh độ phóng đại của thị kính.

5. Phạm vi điều chỉnh của độ sáng hệ thống quang học: 0-100

6. Nó có thể lưu trữ lên đến 100 bộ dữ liệu thử nghiệm

7. Hệ điều hành có thể được chuyển đổi giữa tiếng Trung và tiếng Anh

8. Giao diện chính có thể hiển thị cùng lúc 5 thước chuyển đổi

9. Trang bị máy in tích hợp để kết xuất số liệu đo hoặc kết nối với máy tính để truyền số liệu đo của đơn vị chủ về máy tính để chỉnh sửa và lưu;

10. Được trang bị động cơ bước hiệu suất cao để tự động tải và không tải lực thử nghiệm, tiếng ồn tạo ra trong quá trình thử nghiệm nhỏ hơn

11. Sử dụng công nghệ cảm biến quang điện và hệ thống điều khiển vi máy tính, nó có thể tự động bù trừ, cho kết quả kiểm tra chính xác và ổn định;

12. Tự động nhập đường kính vết lõm và hiển thị trực tiếp giá trị độ cứng, có thể nhận ra hiển thị kép của bất kỳ đơn vị độ cứng nào, tránh bảng kiểm tra rườm rà;

13. Thiết kế khép kín của đo quang học LED có độ phóng đại cao, hình ảnh rõ ràng cao, độ sáng có thể điều chỉnh, hoạt động lâu dài không thích hợp cho sự mệt mỏi;

14. Vỏ được đúc cùng một lúc, kết cấu ổn định và không bị biến dạng, có thể làm việc trong môi trường tương đối khắc nghiệt;

15. Bề mặt được xử lý bằng quy trình sơn xe, có khả năng chống trầy xước mạnh và vẫn sáng đẹp như mới sau nhiều năm sử dụng;

Mục đích chính và phạm vi sử dụng:

1. Nó phù hợp cho thử nghiệm máy đo độ cứng của vật liệu kim loại có hạt lớn, có thể phản ánh hiệu suất toàn diện của vật liệu;

2. Gang, thép, kim loại màu, đặc biệt đối với các kim loại mềm hơn, chẳng hạn như nhôm nguyên chất, chì, thiếc, v.v.

3. Nó có thể được sử dụng để đo độ cứng của một số vật liệu phi kim loại như nhựa cứng, bakelite, v.v.

thông số kỹ thuật:
