Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thang đo độ cứng Vickers: | HV1, HV3, HV5, HV10, HV20, HV30 | Thị kính kỹ thuật số: | Thị kính micromet hiển thị kỹ thuật số 10X |
|---|---|---|---|
| Hiển thị giá trị độ cứng: | Cảm ứng máy tính bảng | Tháp xoay: | Xoay vòng tự động |
| Làm nổi bật: | Máy đo độ cứng Vickers kỹ thuật số HV1,Máy đo độ cứng Vickers kỹ thuật số HV3,Máy đo độ cứng vi mô HV5 |
||

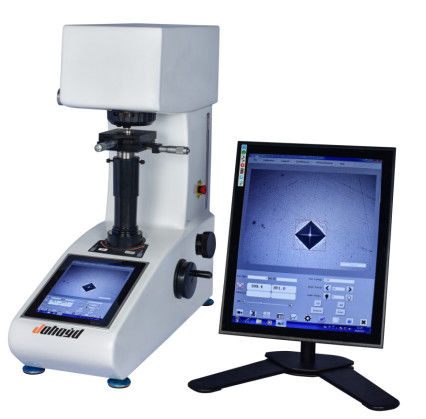

Máy đo độ cứng hình ảnh thông minh tích hợp PCHVT-30Z, dễ dàng thực hiện phép đo
Tích hợp máy đo độ cứng trực quan thông minh, chỉ cần sử dụng máy tính bảng cảm ứng, dễ dàng thực hiện phép đo!Và tất cả các thông số cần thiết cho bài kiểm tra có thể được lựa chọn, sửa đổi và phân tích trực tiếp trên máy tính.Đầu cuối PC được kết nối nối tiếp với máy đo độ cứng thông qua giao thức truyền thông để thực hiện việc kiểm soát chuyển động cơ học của máy đo độ cứng.Nó có thể nhận ra: tháp đa chức năng tự động, tự động nhận dạng vật kính và thụt đầu vào, tự động nạp, bảo quản tải tự động, tự động dỡ tải, độ sáng đèn.Bằng cách liên kết hệ thống thu nhận và đo lường CCD tích hợp, nó có thể hiển thị hình ảnh động học vết lõm rõ ràng trên PC trong thời gian thực và cũng có thể trực tiếp khóa vết lõm để tự động đo giá trị độ cứng, tự động lưu dữ liệu thử nghiệm và tạo báo cáo .Hoạt động rất đơn giản và nhanh chóng, loại bỏ sai số đo lường của con người.Máy đo độ cứng trực quan thông minh được tích hợp, với máy tính bảng làm nền tảng, có thể mở rộng nhiều chức năng ứng dụng hơn thông qua Internet và cũng có thể được kết nối với màn hình bên ngoài, máy in và các thiết bị khác.Trục vít nâng xoay bên sử dụng cấu trúc bánh răng sâu và bộ truyền động ổn định.
Màn hình cảm ứng đồng bộ tích hợp bên hông là tùy chọn
1. Tích hợp máy tính bảng công nghiệp, mở rộng USB
2. Được trang bị hệ điều hành Windows mới nhất, bộ xử lý I7
3. Tích hợp hệ thống đo lường hình ảnh CCD tự động
4. Hiển thị trực quan vết lõm và đo độ cứng tự động
5. Tự động ghi dữ liệu đo, tạo đường cong độ sâu độ cứng và lưu dưới dạng tệp WORD
Máy được trang bị hệ thống điều khiển đo lường tự động Vickers: nó có thể thực hiện các thí nghiệm liên tiếp với mỗi tải và mỗi lần đọc thụt lề.Camera ccd tiện lợi dùng để quan sát và đo độ lõm trực tiếp trên màn hình, có độ chính xác đo cao, tránh sai số đo thủ công.Để thiết lập các điều kiện thử nghiệm, kết quả hiển thị, v.v. có thể được vận hành và hiển thị rõ ràng và nhanh chóng.Thông qua phần mềm điều khiển đo lường, có thể dễ dàng vận hành trên máy tính tích hợp để thực hiện phép đo đơn điểm.Phép đo đa điểm có thể được đo ngẫu nhiên, dữ liệu đo thống kê và khoảng cách giữa hai hoặc nhiều điểm đo có thể được đặt tùy ý để đo độ sâu thấm dọc theo X hoặc Y. Đo hai hướng, dữ liệu đo thống kê, tính toán tự động độ cứng độ sâu của lớp theo giá trị phán đoán mà người dùng nhập vào.Tính toán thống kê, chuyển đổi, đánh giá đường cong hiển thị, v.v. Cho dù nó có đủ tiêu chuẩn hay không, v.v. Chiều dài của phần có thể đo lường có thể được lưu và in, v.v.
Các tính năng của phần mềm:
1. Điều khiển máy đo độ cứng: Hệ thống cung cấp giao tiếp nối tiếp để điều khiển hoạt động của máy đo độ cứng, chẳng hạn như xoay vật kính, tải, cài đặt thời gian giữ, điều chỉnh độ sáng của đèn và điều chỉnh phản hồi của lực thử;
2. Đo lường tự động: hệ thống tự động đo độ lõm, và tự động vẽ đường cong cứng, cập nhật kết quả thống kê, v.v ...;
3. Đo thủ công: Hệ thống cung cấp phép đo thủ công, bao gồm phép đo bốn điểm và phép đo đường chéo;
4. Chuyển đổi giá trị độ cứng, hiệu chỉnh và xác minh hiệu quả: Hệ thống có thể đồng thời chuyển đổi giá trị độ cứng micro Vickers đo được sang các thang đo độ cứng khác như HB, HR, v.v.;nó có thể hiệu chỉnh giá trị đo được của mẫu hình trụ hình cầu;Kiểm tra hiệu quả giá trị đo được của mẫu;
5. Thống kê dữ liệu: tự động tính toán giá trị trung bình, phương sai, Cp, Cpk và các giá trị thống kê khác của độ cứng đo được, và có thể tùy chọn lưu tự động;
6. Lưu trữ dữ liệu: dữ liệu đo lường đơn lẻ và hình ảnh có thể được lưu trong một tệp để gọi lại sau này, và có thể được lưu tự động;
7. Báo cáo thử nghiệm: Tự động tạo báo cáo tài liệu WORD hoặc EXCEL;người dùng có thể tùy chỉnh định dạng báo cáo;định dạng tiêu chuẩn bao gồm mọi giá trị đo độ cứng, giá trị thống kê, hình ảnh thụt lề và đường cong cứng, v.v.;
8. Độ cứng Knoop: có thể được thiết lập để đo độ cứng Knoop;
9. Độ bền đứt gãy: có thể được thiết lập để đo độ dẻo dai của vết gãy lõm;
10. Các chức năng khác: tất cả các chức năng của hệ thống đo lường và xử lý hình ảnh hiển vi, bao gồm chụp ảnh, hiệu chuẩn, xử lý hình ảnh, đo lường hình học, ghi nhãn tài liệu, quản lý album và in độ phóng đại cố định, v.v.;
Các chức năng và tính năng chính của máy:
1. Hệ thống quang học được thiết kế bởi các kỹ sư quang học cao cấp không chỉ có hình ảnh rõ ràng mà còn có thể được sử dụng như một kính hiển vi đơn giản, có thể điều chỉnh độ sáng, tầm nhìn thoải mái và không dễ bị mỏi sau khi hoạt động lâu dài;
2. Máy tính tích hợp có thể hiển thị trực quan giá trị độ cứng, chuyển đổi độ cứng, phương pháp thử nghiệm, lực thử nghiệm, độ sáng, thời gian giữ, thời gian đo, dữ liệu thống kê, phạm vi đo giới hạn trên và dưới, thời gian thử nghiệm và các quy trình thử nghiệm khác một cách trực quan và rõ ràng;
3. Phạm vi điều chỉnh của độ sáng hệ thống quang học: 0-100;
4. Lưu trữ không giới hạn dữ liệu báo cáo thử nghiệm;
5. Đơn vị lực kiểm tra có thể được chọn thủ công để chuyển đổi lẫn nhau, đơn vị chuyển đổi là: (Kgf, N)
6. Hiển thị đồng thời: giá trị lớn nhất, giá trị nhỏ nhất, giá trị trung bình, lỗi lớn nhất, v.v.
7. Có thể chuyển đổi thang đo và có thể chuyển đổi: tiêu chuẩn quốc gia, tiêu chuẩn Mỹ và tiêu chuẩn quốc tế, có tổng cộng 18 thang đo có thể chuyển đổi: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HR15N , HR30N, HR45N, HR15T, HR30T, HR45T, HV, HK, HBW;
8. Cả hai vật kính đều có thể đo trực tiếp độ cứng,
9. Phạm vi đo giới hạn trên và dưới có thể được thiết lập và hiển thị trên giao diện đo lường chính;
10. Thang đo có thể được chuyển đổi thành độ cứng HK Knoop;
11. Hệ điều hành có thể được chuyển đổi giữa tiếng Trung và tiếng Anh;
12. Hệ thống đo tích hợp có thể tự động đo giá trị độ cứng;
13. Vỏ nhôm đúc có kết cấu ổn định, không bị biến dạng một khi đã hình thành, nước sơn xe màu trắng tinh khiết cao cấp, chống trầy xước mạnh, sau nhiều năm sử dụng vẫn sáng đẹp như mới;
14. Công ty chúng tôi có khả năng tự phát triển thiết kế, sản xuất và gia công, máy móc của chúng tôi cung cấp các dịch vụ thay thế phụ tùng và nâng cấp bảo trì suốt đời;
Mục đích chính và phạm vi áp dụng:
1. Thép, kim loại màu, lá kim loại, cacbua xi măng, tấm kim loại, cấu trúc vi mô
2. Lớp cacbon, thấm nitơ và khử cacbon, lớp làm cứng bề mặt, lớp mạ điện, lớp phủ
3. Thủy tinh, tấm wafer,
Cấu hình chuẩn:
| Dự định | Dữ liệu tham số |
| Tên thông số | PCHVT-5Z (10Z / 30Z / 50Z) |
| Thang đo độ cứng (chọn một trong bốn) |
1, (HV0.3, HV0.5, HV1, HV2, HV3, HV5) 2, (HV0.3, HV0.5, HV1.0, HV3.0, HV5.0, HV10.0) 3, (HV1, HV3, HV5, HV10, HV20, HV30) 4, (HV1, HV5, HV10, HV20, HV30, HV50) |
| Lực kiểm tra (Kgf) (chọn một trong bốn) |
1, (0,3,0.5,1,2,3,5) 2, (0,3, 0,5, 1,0, 3,0, 5,0, 10,0) 3, (1,3,5,10,20,30) 4, (1, 5,10,20,30,50) |
| Phạm vi đo độ cứng | (5-3000) HV |
| Chuyển đổi đơn vị: | Brinell, Rockwell, Knoop (và có thể chuyển đổi: tiêu chuẩn ASTM, ISO, JJG) |
| Giá trị độ cứng | PC tự động đo độ cứng |
| Phán đoán đủ điều kiện | Phạm vi đủ điều kiện có thể được đặt và máy tự động nhắc nhở xem nó có đủ tiêu chuẩn hay không |
| Chuyển đổi ngôn ngữ | Hệ thống tiếng Trung và tiếng Anh có thể được chuyển đổi bất kỳ lúc nào |
| Sửa lỗi | Hệ thống hiệu chỉnh độ cứng bất cứ lúc nào |
| Chuyển đổi thước kẻ | HK (Knoop) |
| Chuyển đổi giá trị độ cứng | Brinell, Rockwell, Vickers |
| Báo cáo thử nghiệm | Được tạo tự động |
| Kiểm soát tải | Tự động tải, tự động giữ, tự động dỡ hàng |
| Vật kính và thụt lề | Chuyển đổi tự động |
| Kênh quang học | Hỗ trợ kênh đôi |
| Kiểm tra thời gian duy trì lực | 5 ～ 60 |
| Kiểm tra lực lượng lựa chọn | Núm chọn lực bên ngoài, lực kiểm tra tự động hiển thị trên máy tính |
| Vật kính phóng đại | 10 ×, 20 × |
| Hệ thống quang học | Tổng độ phóng đại (μm): 100 × (quan sát), 200 × (đo);dải đo (μm): 400; |
| Độ phân giải hệ thống quang học (μm) | 0,125 |
| Băng ghế thử nghiệm XY | Kích thước (mm): 100 × 100 Phạm vi hành trình (mm): 25 × 25 Số đọc tối thiểu (mm): 0,01 |
| Chiều cao tối đa của mẫu (mm) | 150 |
| Chiều rộng tối đa của mẫu thử (mm) | 120 |
| Vôn | AC220V / 50HZ |
| Trọng lượng (kg) | 60 |
| Kích thước | 620mmX230mmX630mm |
Cấu hình chuẩn:
| Thụt lề Micro Vickers | 1 miếng | Vật kính 10X | 1 miếng | Vật kính 40X | 1 miếng |
| Thanh trọng lượng | 1 miếng | Trọng lượng | 6 mảnh | Bảng chéo XY | 1 miếng |
| Bảng giữ trang tính | 1 miếng | Bàn kẹp phẳng | 1 miếng | Bàn kẹp dây tóc | 1 miếng |
| Khối cứng Vickers tiêu chuẩn | 2 bộ | chuột không dây | 1 miếng | Cái vặn vít | 2 miếng |
| Vít điều chỉnh mức | 4 miếng | Mức tinh thần | 1 miếng | dây cáp điện | 1 miếng |
| Cầu chì | 2 miếng | Phủ bụi | 1 miếng | Chứng chỉ hướng dẫn | 1 bộ |
| Máy ảnh công nghiệp ARTRAY của Nhật Bản | 1 bộ | Ống chuyển đổi quang học | 1 bộ | Dongle | 1 miếng |
| Hệ thống kiểm soát đo lường tự động (tích hợp sẵn) | 1 bộ | Máy tính PC (tích hợp sẵn) | 1 bộ | Bộ điều khiển bên ngoài màn hình cảm ứng (tùy chọn) | 1 bộ |
| Bóng đèn halogen dự phòng | 1 miếng | cổng thông tin | 1 miếng | Giao diện USB | 3 mảnh |
